Uniwersalny panel przełączników „Switch panel” 6-funkcyjny 12–24V

Opis

Uniwersalny panel przełączników 6 Gang 12–24V to kompletny zestaw do sterowania wieloma odbiornikami elektrycznymi w pojeździe. Idealnie sprawdza się w samochodach terenowych, kamperach, przyczepach, łodziach, maszynach rolniczych i pojazdach użytkowych.

Dzięki zintegrowanej skrzynce bezpieczników i przekaźników, panel umożliwia szybkie, bezpieczne i estetyczne podłączenie do sześciu różnych urządzeń — takich jak oświetlenie LED, kompresory, wyciągarki czy dodatkowe gniazda zasilania.

System został zaprojektowany w sposób umożliwiający łatwą instalację plug & play, bez konieczności stosowania dodatkowych rozdzielni. Wszystkie przewody zakończone są gotowymi złączkami, a do zestawu dołączono komplet akcesoriów montażowych, taśmę 3M oraz zestaw naklejek do personalizacji przycisków.

Specyfikacja techniczna

• Zasilanie: 12–24V DC
• Liczba obwodów: 6 niezależnych
• Łączna moc:
• do 300W przy 12V
• do 600W przy 24V
• Rodzaj przełączników: bistabilne z podświetleniem LED
• Materiał obudowy: aluminium + wysokiej jakości tworzywo PPT/PC
• Zabezpieczenia: skrzynka bezpieczników i przekaźników w komplecie
• Wodoszczelność: IP66
• Temperatura pracy: od -40°C do +150°C
• Wymiary panelu: ok. 17,9 × 6,8 × 9,8 cm
• Kolor podświetlenia: niebieski (opcjonalnie pomarańczowy lub zielony)

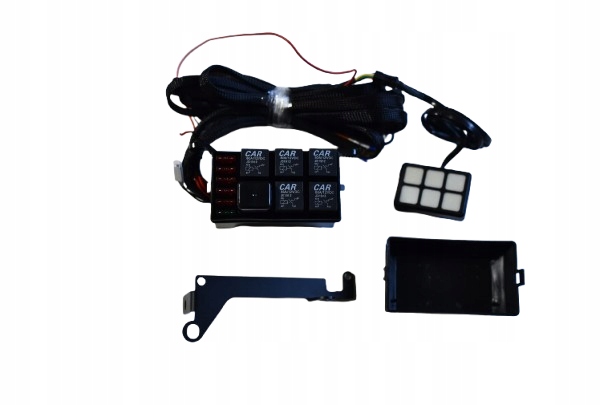

Zawartość zestawu

• Panel przełączników 6-funkcyjny z podświetleniem
• Skrzynka przekaźnikowa z bezpiecznikami
• Uchwyty montażowe panelu i skrzynki
• Naklejki do oznaczenia funkcji przycisków
• Taśma montażowa 3M
• Komplet przewodów z konektorami
• Zestaw śrub montażowych
• Instrukcja instalacji

Zalety użytkowe

• Sterowanie do 6 urządzeń jednocześnie.
• Gotowy system Plug & Play z kompletem przewodów.
• Skrzynka przekaźnikowa z diodami diagnostycznymi – szybka identyfikacja przepalonego bezpiecznika.
• Wysoka odporność na wilgoć, pył i wstrząsy (IP66).
• Nowoczesny wygląd i kompaktowa konstrukcja.
• Uniwersalne zastosowanie w pojazdach 12V i 24V.

Uwagi montażowe

Panel można zamontować pionowo lub poziomo, w zależności od potrzeb. Przewody zakończone są konektorami ułatwiającymi szybkie połączenie.

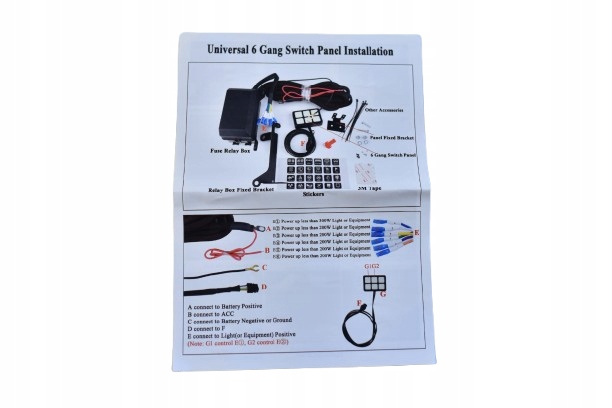

Schemat podłączenia:

• A – do bieguna dodatniego akumulatora
• B – do ACC
• C – do bieguna ujemnego (masa)
• D, E – do urządzeń lub świateł roboczych
